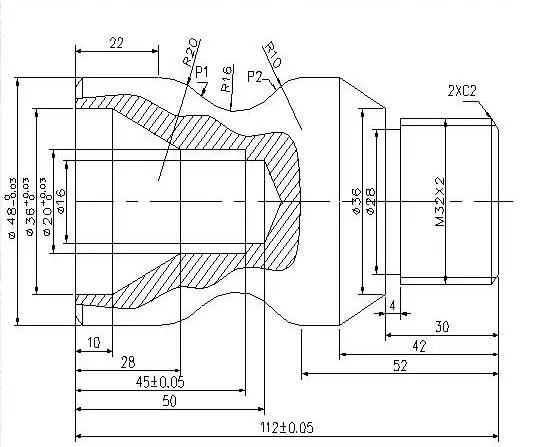

一、圖紙分析
（1）加工內容：此零件加工包括車端面，外圓，倒角，圓弧，螺紋，槽等。
（2）工件坐標系：該零件加工需調頭，從圖紙上尺寸標注分析應設置2個坐標系，2個工件零點均定于裝夾后的右端面（精加工面）
裝夾ф50外圓，平端面，對刀，設置第1個工件原點。此端面做精加工面，以后不再加工。
調頭裝夾ф48外圓，平端面，測量總長度，設置第2個工件原點（設在精加工端面上）
（3）換刀點：（120，200）
（4）公差處理：尺寸公差取中值。
二、刀具確定
T0202——外輪廓精加工：刀尖圓弧半徑0.8mm,切深0.5mm，主軸轉速1500r/min,進給速度80mm/min；
T0303——切槽：刀寬4mm，主軸轉速450r/min,進給速度20mm/min；
T0404——加工螺紋：刀尖角60°，主軸轉速400r/min,進給速度2mm/r（螺距）；
T0505——鉆孔：鉆頭直徑16mm，主軸轉速450r/min；
T0606——內輪廓粗加工：刀尖圓弧半徑0.8mm,切深1mm，主軸轉速500r/min,進給速度100mm/min；
T0707——內輪廓精加工：刀尖圓弧半徑0.8mm，切深0.4mm，主軸轉速800r/min,進給速度60mm/min。
三、工藝處理
（1）工步和走刀路線的確定：
裝夾ф50外圓表面，探出65mm,粗加工零件左側外輪廓：2×45°倒角，ф48外圓，R20，R16，R10圓??；
精加工上述輪廓；
手工鉆孔，孔深至尺寸要求；
粗加工孔內輪廓；
精加工孔內輪廓；
調頭裝夾ф48外圓，粗加工零件右側外輪廓：2×45°倒角，螺紋外圓，ф36端面，錐面，ф48外圓到圓弧面；
精加工上述輪廓；
切槽；
螺紋加工。
（2）刀具的選擇和切削用量的確定
四、數值計算
未知點坐標計算：
P1(40.7,-33.52),P2(42.95,-53.36)
螺紋尺寸計算：螺紋外圓＝32-0.2=31.8
五、編程
設經對刀后刀尖點位于（120，200），加工前各把刀已經完成對刀。裝夾ф50外圓，探出65mm，手動平端面。
| 1↓ | 2↓ | 3↓ |
| 1% | 3% | 3% |
| N10 T0101 M03 S800 | N10 T0101 M03 S800 | N10 T0101 M03 S800 |
| G00 X60 Z30 | G00 X60 Z30 | G00 X60 Z30 |
| G01 X51 Z5 F150 | G01 X51 Z5 F150 | G01 X51 Z5 F150 |
| G71 U2 R2 P20 Q30 X0.5 Z0.1 F150 | G71 U2 R2 P20 Q30 X0.5 Z0.1 F150 | G71 U2 R2 P20 Q30 X0.5 Z0.1 F150 |
| G00 X120 Z200 | G00 X120 Z200 | G00 X120 Z200 |
| T0202 M03 S1500 | T0202 M03 S1500 | T0202 M03 S1500 |
| N20 G00 X40 Z2 | N20 G00 X23.8 Z2 | N20 G00 X23.8 Z2 |
| G01 X47.985 Z-2 F80 | G01 X31.8 Z-2 F80 | G01 X31.8 Z-2 F80 |
| Z-22 | Z-30 | Z-30 |
| G03 X40.7 Z-33.52 R20 F60 | X47.985 Z-42 | X47.985 Z-42 |
| G02 X42.95 Z-53.36 R16 | N30 Z-53 | G03 X40.7 Z-33.52 R20 F60 |
| N30 G03 X48 Z-60 R10 | G00 X120 Z200 | G02 X42.95 Z-53.36 R16 |
| G00 X120 Z200 | T0303 M03 S450 | N30 G03 X48 Z-60 R10 |
| M05 | N40 G00 X38 Z-30 | G00 X120 Z200 |
| M02 | G01 X28 F20 | M05 |
| 2% | G04 X4 | M02 |
| N10 T0606 M03 S500 | G01 X38 | 2% |
| G00 X15 Z10 | G00 X120 Z200 | N10 T0606 M03 S500 |
| G71 U1 R1 P20 Q30 X-0.4 Z0.1 F100 | T0404 M03 S400 | G00 X15 Z10 |
| G00 Z200 | N50 G00 X38 Z5 | G71 U1 R1 P20 Q30 X-0.4 Z0.1 F100 |
| X120 | G82 X31.2 Z-27 F2 | G00 Z200 |
| T0707 M03 S800 | G82 X30.6 Z-27 F2 | X120 |
| N20 G00 X36.015 Z2 | G82 X30.2 Z-27 F2 | T0707 M03 S800 |
| G01 Z-10 F60 | G82 X29.9 Z-27 F2 | N20 G00 X36.015 Z2 |
| X20.015 Z-28 | G82 X29.835 Z-27 F2 | G01 Z-10 F60 |
| Z-45 | G00 X120 Z200 | X20.015 Z-28 |
| N30 X15 | M05 | Z-45 |
| G00 Z200 | M02 | G03 X40.7 Z-33.52 R20 F60 |
| X120 | G02 X42.95 Z-53.36 R16 | |
| M05 | N30 X15 | N30 G03 X48 Z-60 R10 |
| M02 | G00 Z200 | G00 X120 Z200 |
| X120 | M05 | |
| M05 | M02 | |
| M02 | 2% | |
| N10 T0606 M03 S500 | ||
| G00 X15 Z10 | ||
| G71 U1 R1 P20 Q30 X-0.4 Z0.1 F100 | ||
| G00 Z200 | ||
| X120 | ||
| T0707 M03 S800 | ||
| N20 G00 X36.015 Z2 | ||
| G01 Z-10 F60 | ||
| X20.015 Z-28 | ||
| Z-45 |
